機房供配電系統的重要性
發布時間：
2025-08-31
機房供配電系統的重要性
計算機機房提供電能質量的好壞，將直接影響計算機系統正常、可靠的運行，也影響機房內其它附屬設施的正常工作。同時機房對接地、雷電防護、機房屏蔽等均有特定要求。為保證計算機可靠運行，必須建立一個優質、穩定、安全、可靠的供配電系統，包括：動力配電和強電管道。
在機房配電間設置一個動力配電柜，一個照明配電箱：
- 動力配電柜：負責空調、照明、機房內設電源插座及機房擴展備份用電控制
- 照明配電箱：負責機房內所有區域照明
電氣元件選擇：空氣開關及其它元器件均要求選用合格、名牌優質產品（繼電器、指示燈、端按鈕等）。機房配電系統所用電線為阻燃聚氯乙烯絕緣導線，敷設鍍鋅鐵管或金屬軟管。
一、負荷及電源進線
機房負荷
- 計算機設備用電、空調設備用電：至少 30KW
- 照明及輔助用電、機房擴展備份用電：至少 7KW
電源的容量
應保障計算機設備、空調、新風設備的用電。市電與市電間、市電與UPS的切換應在配電間完成。
- 總設計容量：75千瓦
- 三相：50千瓦
- 單相：25千瓦
進線
由大樓一樓中心配電室經獨立鍍鋅鋼管引入四路五芯VV-ZR系列（難燃型）電纜經金屬線槽引入機房配電間，兩路雙回路低壓電源供電。
二、動力配電設計

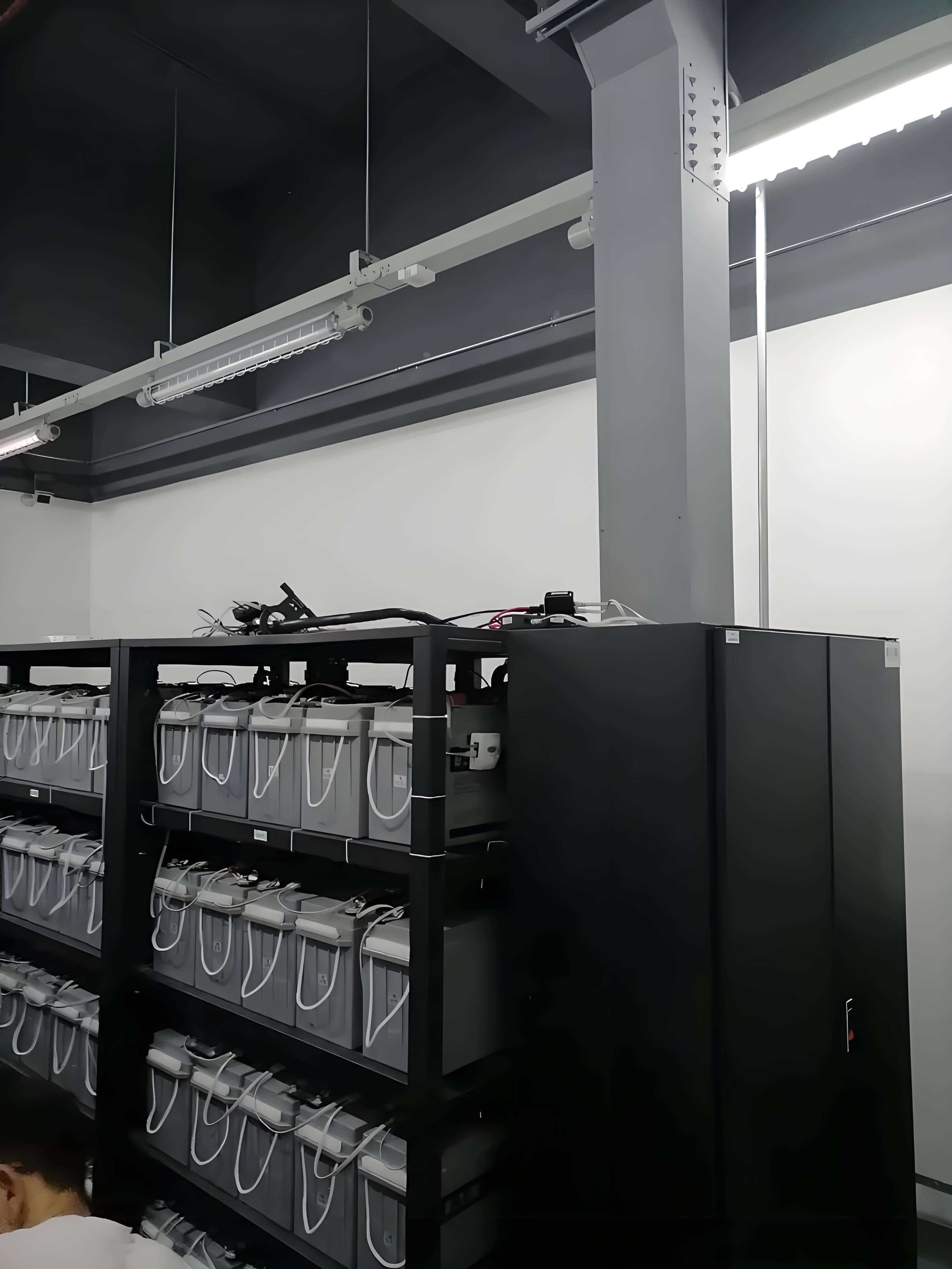

UPS電源
- 已采購設備：1臺15KVA（延時4小時）UPS，機房原有5KVA UPS 2臺
- 供電方式：正常時由市電供電，市電故障時由UPS供電
- 進線來源：從大樓總配電室直接引入380V市電到機房的專用配電柜
- 供電路徑：主機房的計算機設備電源線由UPS輸出配電柜出發，供電到機柜專用分支配電屏，再送至各計算機設備
- 配電回路：UPS輸出配電回路按設備要求配置，并預留4個回路供擴展使用
- 供電保障：每個機柜實行2路回路供電，保證服務器、存儲、網絡主干交換設備等重要設備穩定供電
- 插座類型：所有計算機及網絡設備供電插座采用阻燃、防水型
市電電源
- 配置：設計一個市電配電柜，主要對空調和照明配電
- 配電箱要求：機房專用標準配電箱，配備ABB低壓開關
- 安全保護：柜內配有市電備用回路，安裝防雷保護器
- 插座配置：
- 普通電源插座：安裝在墻壁上
- 彈起式銅插座：安裝在防靜電地板上
市電部分總設計容量
- 設市電3路空開管理：一路到UPS，另外二路備用
- UPS出電設8路供電管理：每個機柜2路進電
- 管理范圍：網絡、服務器、存儲等中心設備、空調主機、機房內所有維修電源、應急照明電源、其它機房辦公設備電源、部分監控設備電源等
- 進線要求：三相五線制，動力電纜一條
三、強電管道及母線系統設計
管道材料
機房內所有強電管道采用：
- 主干：金屬國標200×100mm 鍍鋅橋架
- 輔材：DG20金屬管、DG20金屬軟管、DG20金屬接頭、86型接線、分線盒（包括弱電管道）
線纜規格
分控線纜：
-
- 照明系統：采用阻燃型2.5mm2銅芯線纜
- 服務器等設備：采用阻燃型10mm2銅芯線纜
- 空調設備：采用阻燃型16mm2銅芯線纜
動力電纜：
-
- UPS動力電纜：1根（3×25mm2+2×16mm2）
- 市電動力電纜：1根（3×35mm2+2×16mm2）
母線系統設計
本系統采用分級母線架構，提升供電可靠性和靈活性：
1. 大容量母線（主干母線）
- 規格：采用800A密集絕緣母線槽
- 路徑：沿機房周邊布置，形成環形供電網絡
- 特點：
- 額定電流：800A
- 防護等級：IP54
- 導體材質：電解銅排
- 絕緣材料：阻燃級聚酯薄膜
- 優勢：實現配電房至各列機柜的集中供電，減少電纜用量

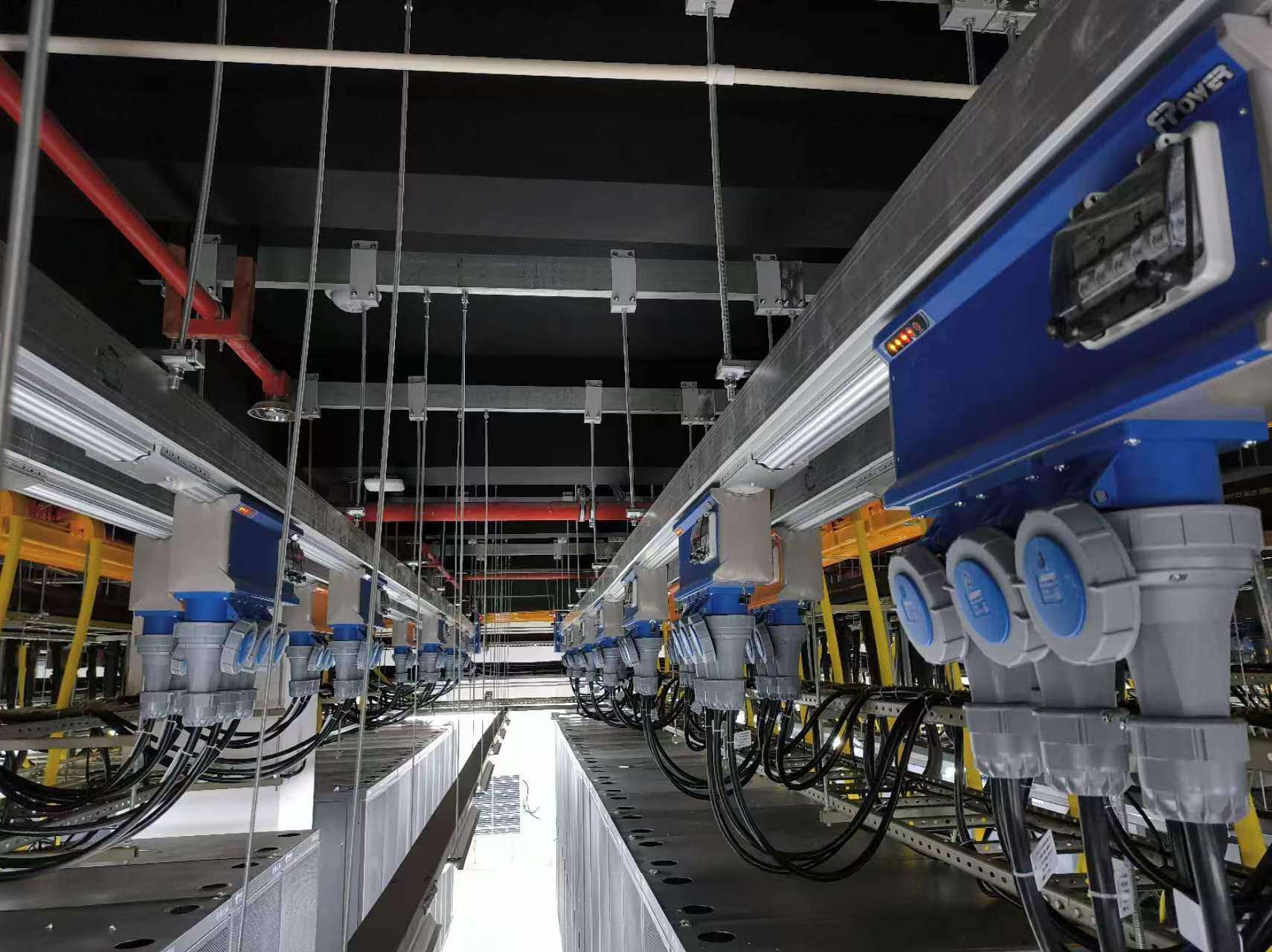

2. 小容量母線（列頭母線）
- 規格：采用400A密集絕緣母線槽
- 布置：每列機柜頂部安裝，提供機柜級配電
- 特點：
- 額定電流：400A

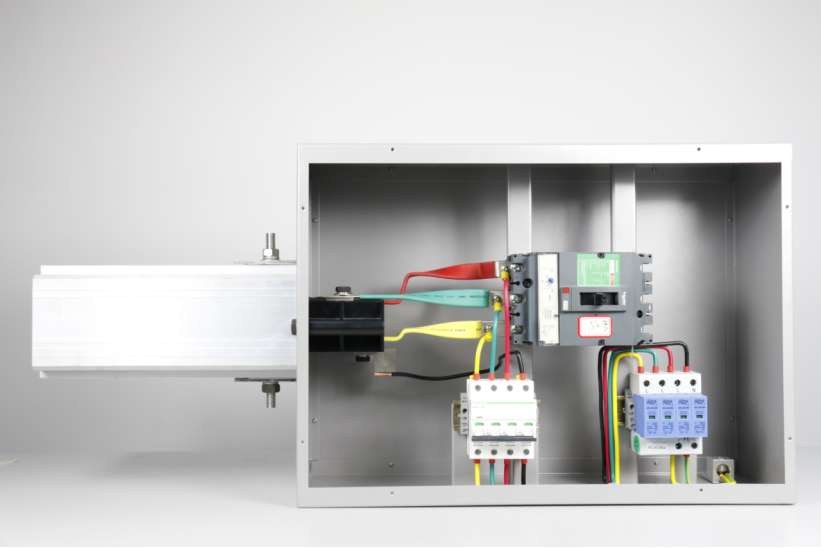

- 插接箱：每個機柜配置獨立插接箱
- 輸出回路：每個插接箱提供16個輸出回路
- 監控功能：內置電能監測模塊，實時監測用電參數
- 優勢：支持熱插拔，便于機柜電力擴容和調整
母線系統優勢
- 高可靠性：雙重絕緣設計，故障率較電纜降低60%
- 靈活擴展：模塊化設計，支持快速擴容和改造
- 維護便捷：插接箱支持帶電插拔，減少停機時間
- 智能監控：實時監測各支路電流、電壓、功率因數等參數
布線規范
- 符合GB50054-93《低壓配電設計規范》等相關國家和行業標準
- 強電線路與弱電線路分槽鋪設，平行距離不低于30cm
- 零線和接地保護線單獨鋪設
- 防靜電地板下采用鍍鋅橋架，分支采用穿鍍鋅鋼管方式鋪設
- 橋架和鍍鋅管預留30%余量，以便后續擴容
- 母線槽安裝采用吊裝方式，距地高度2.8米，保證足夠的操作空間
四、配電柜
配電柜結構
- 進線方式：上進下出
- 設計要求：操作維護互不干擾，端子接線保障設備安全，屏面模擬板操作簡易掌握，同時防止誤操作
市電配電柜部分
- 采用機房專用配電箱完成
- 接到總配電室送過來的市電電源，通過總電源開關，輸出到分支回路中
- 設計至少18條回路：
- 照明回路：6條
- 精密空調回路：1條
- 其它輔助插座回路：5條
- 備用回路：3條
UPS電源部分
- 采用機房專用配電箱完成
- 接到UPS送過來的單路電源，通過160A總電源開關，輸出到分支回路中
- 設計至少15條回路：
- 服務器回路：2條
- 監控報警回路：1條
- 交換機回路：2條
- 工作站回路：2條
- 消防回路：1條
- 備用回路：6條
五、結語
機房供配電系統作為數據中心穩定運行的"心臟"，其重要性與可靠性不容忽視。一個設計科學、布局合理、選材優質的供配電系統，不僅能夠?yàn)橛?jì)算機設備提供持續穩定的電力保障，更能有效防范因電力問題導致的系統中斷和數據丟失風險。
湖北睿能電氣憑借在電氣領域多年的專業經驗，嚴格遵循國家相關標準規范，從負荷計算、線路規劃到設備選型，均采用高標準、嚴要求的設計理念，確保機房供配電系統具備高可靠性、高可用性和高可維護性。我們深知穩定電力對于數據中心的重要意義，因此每一個細節都精益求精，為客戶的數字化轉型和業務發展提供堅實的電力基礎保障。
讓電力更穩定，讓數據更安全——湖北睿能電氣與您攜手，共同構建安全可靠的數字基礎設施。
